Overtollig opgewekte zonne-energie zelf gebruiken in plaats van terugleveren, dat is mogelijk met behulp van de Ecosoft Smart Grid Controller. Het apparaat dat de stroom in dat geval moet gaan benutten kan bijvoorbeeld een verwarmingselement in een boiler zijn. Om het gebruikte vermogen van een verwarmingselement traploos te regelen communiceert de Smart Grid Controller met een vermogensregelaar die vervolgens het verwarmingselement aanstuurt.
Stel, het verwarmingselement in een boiler heeft een vermogen van 800W en er wordt op een gegeven moment 200W zonne-energie teruggeleverd. De SGC stelt het verwarmingselement (via de vermogensregelaar) op 25% in. Het verwarmingselement gaat 200W verbruiken en er wordt 0 Watt aan het elektriciteitsnet teruggeleverd. (Een groot voordeel van deze methode is dat je het verwarmingselement niet helemaal op 100% hoeft te zetten, want dan zou je opeens 600W gaan verbruiken.)
Zie aansluitschema’s.
Hoe het werkt
Een P1-meter ontvangt gegevens over terugleveren en energieverbruik van de slimme meter en stuurt die gegevens naar de SGC door. De SGC communiceert door middel van PWM signalen met een power control unit (zie afbeeldingen) die het verwarmingselement proportioneel schakelt. De PWM signalen hebben een bereik van 0 tot 100%. De vermogensregelaar (power controller) ontvangt de PWM signalen en regelt het vermogen van het aangesloten apparaat door middel van bijvoorbeeld fasecontrole of fasedimming. Het aangesloten apparaat kan op die manier precies de overtollig opgewekte stroom gaan gebruiken. U levert dan geen energie terug en bespaart kosten.
Wat hebt u nodig?
• Een Ecosoft SGC1 (alleen WiFi) of Ecosoft SGC2.
• Een P1-meter.
• Een power controller zoals de afgebeelde Kemo M240. De SGC ondersteunt vermogensregelaars die aan te sturen zijn via een 3.3V PWM signaal.
Belangrijk
De Kemo power controller (vermogensregelaar) maakt gebruik van fasecontrole om het vermogen van het aangesloten apparaat nauwkeurig te regelen. Dit is dus iets anders dan alleen aan- en uitschakelen. Het aangesloten apparaat moet de manier waarop uw vermogensregelaar schakelt (bijv. fasecontrole) aankunnen, anders is deze methode (aan- of uitzetten met een besturingsregel in de SGC) misschien een alternatief.

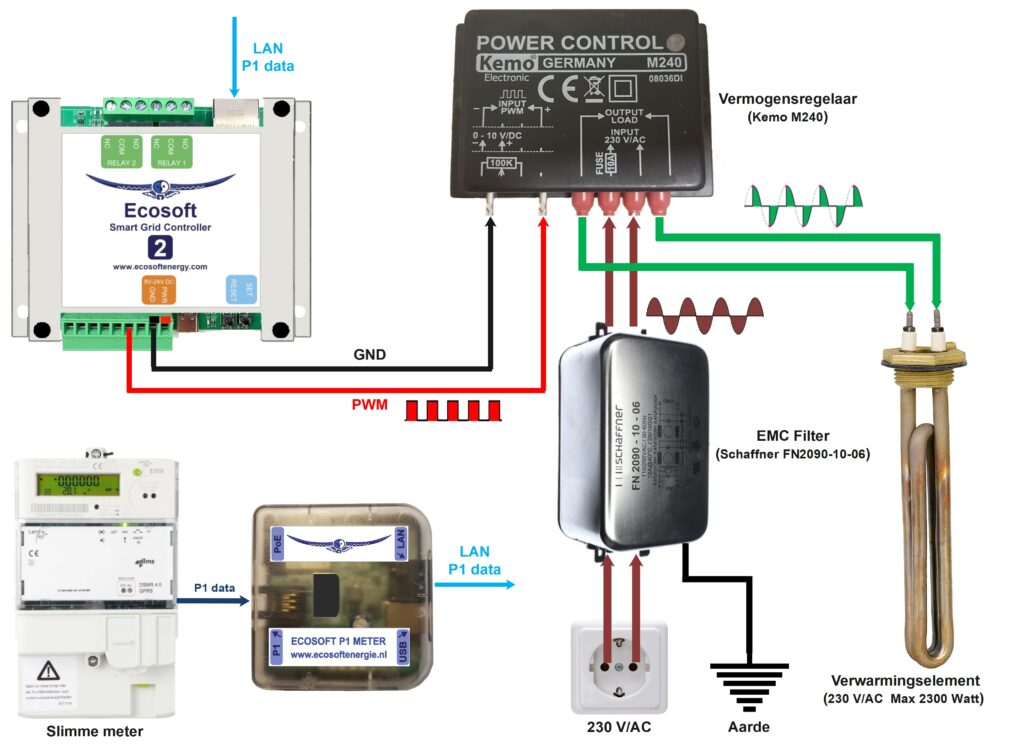

Afbeelding 1. Aansluitschema voor de Ecosoft SGC 2 voor het schakelen van een verwarmingselement. Communicatie tussen P1-meter en de SGC 2 verloopt via ethernet.
Afbeelding 2. Aansluitschema voor de Ecosoft SGC 1 voor het schakelen van een verwarmingselement. Communicatie tussen P1-meter en de SGC 1 kan via WiFi.
